AutoGrid® comsmart
Formänderungsanalyse im Presswerk
AutoGrid® comsmart

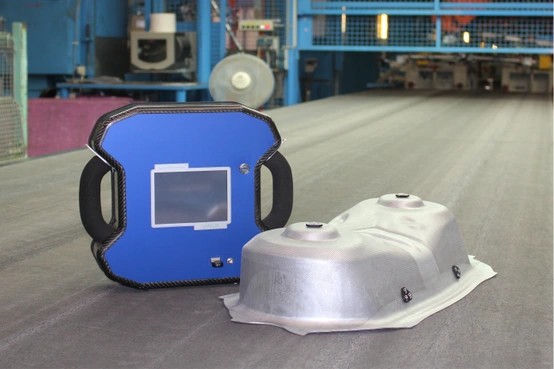

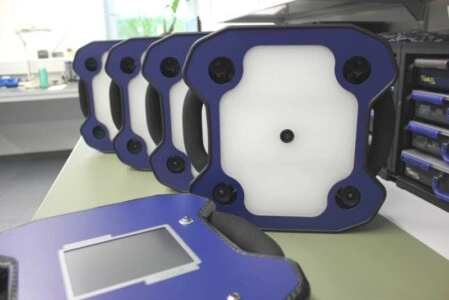

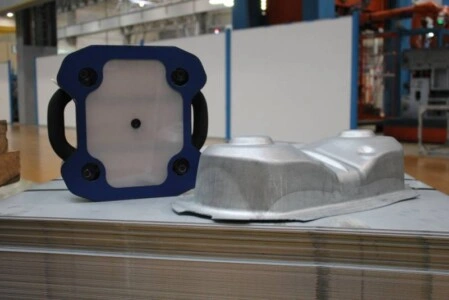

Die Formänderungsanalyse ist eine bewährte Methode für die Bewertung, Optimierung und Überwachung von Umformprozessen. Die gemessenen Formänderungen erlauben es, die Prozesssicherheit des Umformvorganges zu bestimmen. Der direkte Vergleich mit der Grenzformänderungskurve liefert wertvolle Informationen für eine effektive und stabile Blechteilfertigung. Die AutoGrid® Messtechnologie zur Formänderungsanalyse bewährt sich seit über 20 Jahren unter den industriellen Bedingungen im Presswerk. Mit der Gerätegeneration AutoGrid® comsmart profitiert der Anwender von den Möglichkeiten mobiler Technik und einer integrierten Prozessorlösung. Dieser leichte und kompakte Messkopf arbeitet kabellos und kann als autarkes Bildaufnahmegerät unter realen rauen Bedingungen im Presswerk eingesetzt werden.

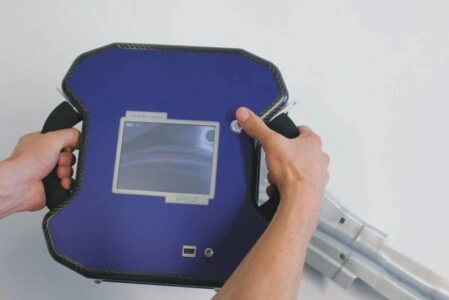

Auf Knopfdruck wird ein Bildverband von vier synchronisierten Kameras mit je 5 Megapixel Auflösung aufgenommen. Ein integriertes Touchdisplay erlaubt die visuelle Bildkontrolle und die Bedienung des Messkopfes. Zur Auswertung werden die Bilddaten auf den AutoGrid®-Systemcomputer übertragen.
AutoGrid® comsmart zeichnet sich aus durch:
- Leichtes, kompaktes Carbon-Gehäuse
- 20 Mio Pixel pro Messaufnahme
- PC-unabhängige Bildaufnahme
- Display mit Abstandsanzeige
- Touchscreen Bedienung
- Integriertes blaues LED-Blitzlicht
- Kabelloser Betrieb bei Bildaufnahme
- Standard-PC als AutoGrid® Systemrechner
- Laptop als AutoGrid® Systemrechner für mobilen Einsatz
AutoGrid® comsmart ist die Lösung für:
- Werkzeugoptimierung, Werkzeugabnahme, Wartung
- Qualitätsüberwachung
- Trendanalyse der laufenden Produktion
- Problemanalyse
- Vergleich mit Simulationsergebnissen
AutoGrid® Software

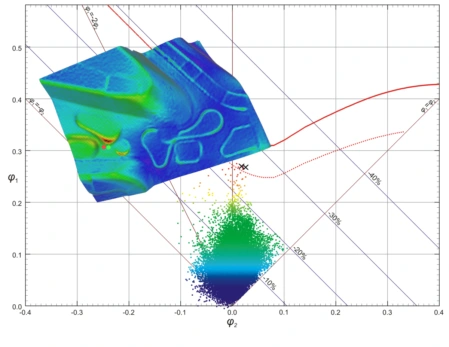

Die AutoGrid® Software führt die Bildauswertung und Dehnungsberechnung automatisch durch. Für die Darstellung der Ergebnisse stehen vielfältige Visualisierungsmöglichkeiten zur Verfügung. Unter Verwendung kundenspezifischer Vorlagen oder vorhandener Templates lassen sich Prüfberichte für Dokumentationszwecke automatisch generieren.
Technische Spezifikationen:
